管道CCTV检测技术在城市排水作业中的应用

发布时间:2020-09-15 19:17 作者:文轩 文章来源:上海圣科环保公司 人气: 本文有1189个文字,大小约为6KB,预计阅读时间3分钟

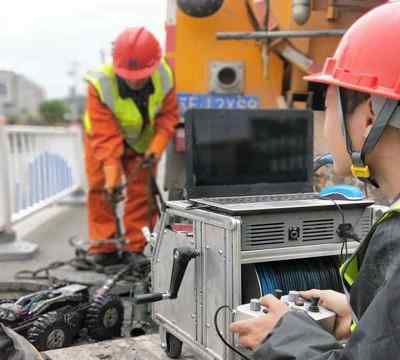

CCTV管道检测

  在社会经济快速发展以及城市化进程不断推进的大背景下, 地下排水管道是城市化基础建设的重要内容, 具有管埋深、水流时间长、在城市排水管道使用年限的不断增长下, 管道内部普遍出现了破裂、变形等问题, 这在一定程度上为人民群众的生命财产安全带来了影响。

  城市排水管线作为城市的重要基础设施之一,在城市生活中扮演着不可或缺的角色,其结构稳固和功能保障是城市排水安全的重要保证。排水管线大多存在重力流、埋设深、易淤积等特点,特别是雨水管和合流管。

  一、 CCTV检测技术及原理:CCTV检测技术主要适用于管道详查、管道普查、管道验收以及管道修复中,CCTV检测技术的基础设备主要有摄像机、长度测量仪、灯光系统、电源控制设备、爬行器等。通常情况下, 技术人员会使用CCTV检测系统进行检测,其主要原理是通过摄像机对管道内部进行全程检测, 并根据检测数据, 使用软件和人工, 对管道内的锈层、结垢、腐蚀以及破裂情况进行检测,这样能够充分地了解到管道内部的腐蚀情况以及涌水点的具体位置等, 进而确定管道的缺陷类型, 并据此编制管道报告,进而为管道后期的维护、验收等工作提供依据。

  二、CCTV技术设备的局限性及发展:在城市管道检测过程中, 受传统线缆定位局限性的影响, 导致CCTV检测技术会出现定位不准、准确率较低等问题,而利用全球定位系统加惯导系统技术进行检测, 可以对城市管道进行实时、准确的定位, 进而实现管道内部与外部的同时定位,确定城市排水管道的缺陷位置。

  三、进入式机器人技术创新:进入式机器人技术主要分为车载和无动力船载两类, 由于其设计形式比较传统, 导致这种技术无法适应排水管道内部的环境, 这种情况下,相关技术人员可以将其改为蜘蛛脚式多方向轮或弹跳式蛙跳轮, 以适应进入式机器人的应用。另外, 相关技术人员在将无动力船改为有动力船,增加了进入式机器人技术的适应能力, 能够有效地解决静态水的行走问题。

  四、摄像头自动清洗除雾功能的实现:CCTV检测技术应用过程中, 常常会出现摄像头起雾的现象, 这不仅会对视频质量带来一定的影响, 还降低了技术人员的作业效率。而在摄像头周围放置清洗液, 可以通过操作人员的控制, 实现摄像头的自动清洗除雾工作, 进而减少仪器碰撞故障的发生。

  五、检测方法:本项目使用智能管道CCTV检测仪及X1管道潜望镜检测仪管道检测设备进行检测。该管道检测仪采用了各项先进的科学技术和高分辨率的彩色摄像系统,其可以通过控制台调整摄像头的高度、照明、焦距和速度, 同时可以操纵爬行器行进方向, 绕过管道内的障碍物。

  六、CCTV检测技术的应用:随着科学技术的不断发展, 很多先进的技术逐渐被引用到城市管道排水建设中。比如, CCTV检测技术的出现,不仅能够为城市排水检测提供安全保障以及验收质量, 还能够为管道养护或改造方案的决策提供依据。下文结合中马园区启动区排水管网工程,对CCTV排水检测技术的应用进行了分析。

  具体检测方法有以下几点:第一, 相关技术人员必须编写录制版头,并注明检测日期、检测管道位置名称、起始井及终止井编号、管道直径、管道材质、检测方向、管道类型以及工程编号等;第二,保证爬行器的行进方向与水流方向保持一致, 并保证影象资料的清晰和稳定性;第三, 圆形或矩形排水管道摄像镜头移动轨迹应在管道中轴线上,蛋形管道摄像镜头移动轨迹应在管道高度2/3的中央位置, 偏离应控制在10%以内;第四, 在开始检测前,技术人员应将计数器归零。在对大口径管道进行检测时, 应针对镜头视角造成的检测起点与管道起始点位置差进行补偿设置;第五, 每一段管道检测完成后,应对计数器显示数值与实际检测管道长度进行修正;第六, 在直向摄影时, 图像必须保持正向水平, 在爬行器行进过程中, 不能旋转镜头或改变镜头焦距,同时, 在侧向摄影时, 爬行器必须停止, 并改变拍摄角度和焦距;第七, 采用手持式电视系统检测时, 将镜头和灯光按相关要求放置在井内管口处,及时对各种缺陷、特殊结构和检测状况进行详细判读、量测和记录, 并现场填写检测结果。

  在城市排水管道检测过程中, 应用CCTV管道检测技术, 不仅能够为其提供经济、科学的解决方案, 还能够为城市排水管道的改造和修复提供科学、有效的依据, 在一定程度上推进了城市排水管道检测技术的发展, 在城市化建设的发展中发挥着重要作用。

  上面就是我为大家讲述的关于管道CCTV检测在城市排水作业中的实际应用,相必大家都已经了解了吧,如果想进一步详细了解关于管道CCTV检测更多的相关资讯,请随时关注本站。
