管道HDPE内衬修复施工艺要求有哪些?

发布时间:2020-09-14 15:44 作者:文轩 文章来源:上海圣科环保公司 人气: 本文有1175个文字,大小约为6KB,预计阅读时间3分钟

 管道HDPE内衬修复

  相信关注过我们的朋友们有学到关于管道修复的部分知道了,那么HDPE管道内衬修复工艺你们又了解多少呢,HDPE是一种结晶度高、高密度聚乙烯,英文名称为“High Density Polyethylene“,PE具有优良的耐大多数生活和工业用化学品的特性。简称为“HDPE“。非极性的热塑性树脂。原态HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明状。某些种类的化学品会产生化学腐蚀,例如腐蚀性氧化剂(浓硝酸),芳香烃(二甲苯)和卤化烃 (四氯化碳)。

  管道内衬HDPE管施工工艺要求衬入待修复管道的HDPE管紧贴在原管道的内壁上,衬管外径过小,衬管不能紧贴在原管道内壁上,会造成衬管在输送压力介质过程中长时间处于拉伸、变形状态之下,从而缩短了HDPE衬管的寿命,从而形成理想意义上的“管中管”。这样的方法不仅降低了修复后管道的耐压等级;衬管外径过大,出现“褶皱”型叠层,增加了管道阻力,降低了管道输送能力,压U型后的衬管在原管道内不能完全涨开,所以我们确定:内衬管道的外径等同于或略小于待修复管道的外径,结合我们的施工经验和国内外施工范例。

  施工工艺及要求

  1、 施工方案和安全应急预案 ,按批准的施工组织设计、进行 施工前准备。

  2、将需要修复管道进行定位放线。

  3 、现场情况进行支护和开挖工作坑并根据土质来施工。

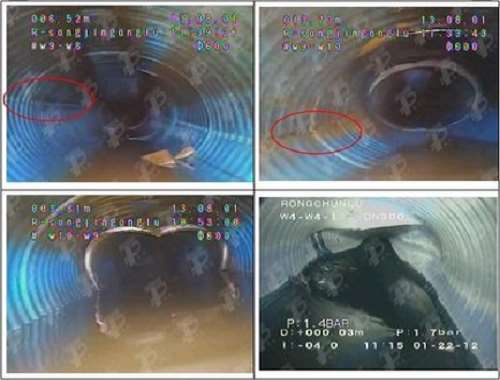

  4、 断管排水,清除旧管道中大于 5% D 的硬垢管径,利用工作机器人摄像头对管道内部行查看。

  5、对要修复管道内壁进行HDPE 管进行布管、对口,将要焊接的管口进行修口切削,保证焊口平整,拖入口工作坑位置防止焊接不匀。

  6 、做好前面的相关步骤,我们就需要将焊口用清洁液进行清洁处理,调节液压泵达到 7 kg 8 kg 的焊接压力,热熔焊机温度保持在 200 ℃ 士 5 ℃,保证焊口无灰尘和油渍等杂质后进行焊接作业,稳压 30 s 左右,待焊口出现3 mm 5 mm 均匀的翻边后,保持压力冷却 30 min 40 min ,泄压后完成焊接。

  7、出口工作坑处固定牵引机,将牵引机固定牢固,地锚要进行安全计算,利用工作机器人将牵引钢丝绳传递至入口处。

  8、将牵引端钢丝绳与其牢固连接,己焊接好的 HDPE 管端部做成弹头状。

  9 、将 HDPE 管压成 U 型进行缩径处理,牵引机通过钢丝绳牵引 HDPE 管穿过缩径机,缩径量控制在 30% 35‘7毛,严禁出现死角或皱折现象 。

  10、要求绑扎间距合理,将缩径后的 HDPE 管用纤维胶带绑扎固定,保证在牵引过程中 U 型管不会因绑扎力不够而崩开。

  11、牵引力不得大于 HDPE 管屈服强度的 50% ,慢慢将 HDPE 管拖入要修复的管道中,注意 HDPE 管不被坑壁、旧管端口划伤。

  12、使 HDPE 管完全涨开至原状,两端超出管口 80 mm 以上,牵引 到位后 将 HDPE 管两端封堵,气泵慢慢泵入气压并持续一定时间。

  13、保证其全部张开到位 ,利用工作机器人影像传递检查 HDPE 管涨开情况,与修复管壁贴紧 。

  14、修复管端安装钢制管套 ,同间门或管道进行连接,进行翻边时控制好加热温度,利用模具对 HDPE 管端做翻边处理与钢法兰制作成复合法兰,时间过长容易造成 HDPE 管碳化发脆,影响质量。

  15、打压 、冲洗消毒后完成修复工作 。

  为提高原管道的耐压等级是采用内衬工艺的重要目的和优越性之一。首先对原管道的耐压等级进行分析诊断(主要根据原管道的设计压力、材质报告、生产厂家所生产管道的数量和质量及安装的位置、管道投产及停产时间,运行时间、有无爆管、爆管的位置分布规律、爆管的方式、对于内衬后的“管中管”,其耐压等级主要取决于HDPE裸管的耐压等级和原管道的耐压等级两个方面,根据设计要求确定了内衬后管道的耐压等级后,管道在运行期间出现沉降的位置和方式及沉降度、管道沿途地质情况、相关试验以及实践经验等确定),在此基础上,确定HDPE裸管的耐压等级要求,进而计算出HDPE内衬管的壁厚。

  在管道修复施工工程中经常出现,为满足生产工艺要求而被迫增加壁厚的情况。内衬后的管道实际内径减小,在对流量要求严格的环境下,为保证内衬后管道流量不减小,HDPE衬管壁厚不宜过大。 对于HDPE管壁厚越大,管道的寿命越长,壁厚越大,管道运行的安全性越高,同时修复成本也越高。对目前HDPE管的生产工艺而言,HDPE管壁厚越小,生产难度越大,在一定程度上,安全性与经济性是矛盾的,目前国际上普遍的设计运行寿命为50年。 需要对此进行科学分析,综合权衡。

  上面就是圣科环保为大家讲解的关于HDPE管内衬修复施工工艺流程,如果大家想了解更多的关于管道修复技术请随时与我们联系吧!
